Resistencia eléctrica
Como ya viste en un post anterior la resistencia es la oposición que ofrece un material al paso de la corriente a través del mismo.
Pues bien en electrónica se utiliza muchísimo un componente que se llama resistencia, que precisamente lo que hace es oponerse al paso de la corriente y como consecuencia de ello provoca una caída de tensión entre sus extremos, aquí la potencia se disipa en forma de calor por efecto Joule.
Aquí te dejo el vídeo donde te explico que es la resistencia sus tipos y como calcularla.

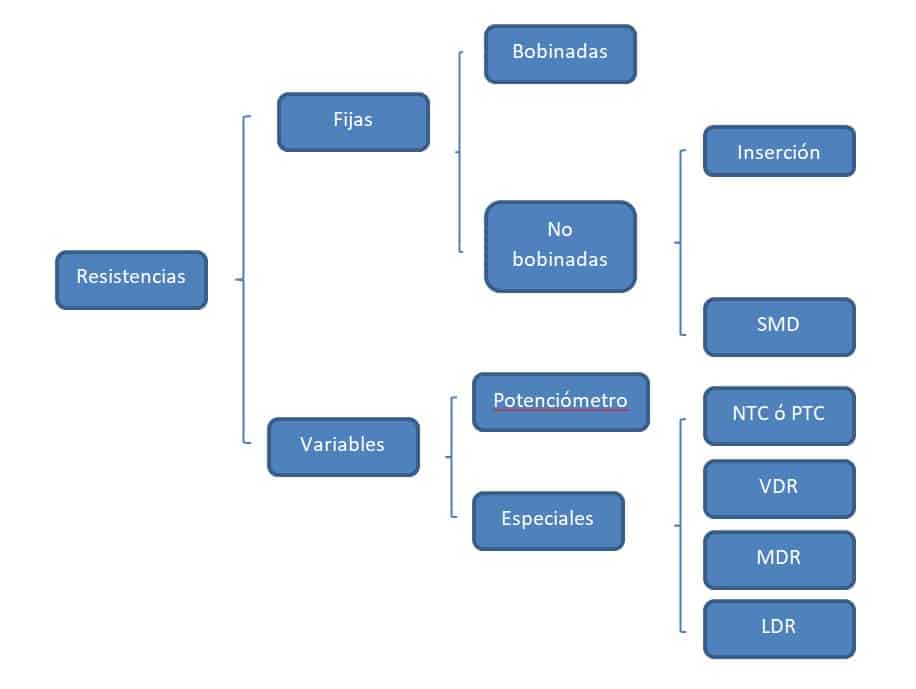

Clasificación de las resistencias, no incluyo en esta esquema por ejemplo las usadas en un termo eléctrico o las de un brasero, por no ser el objetivo de este post.
En este post me voy a centrar en las resistencias fijas no bobinadas que son las más usadas, en posteriores post trataré los potenciómetros y las resistencias especiales que requieren de un estudio aparte y más profundo.

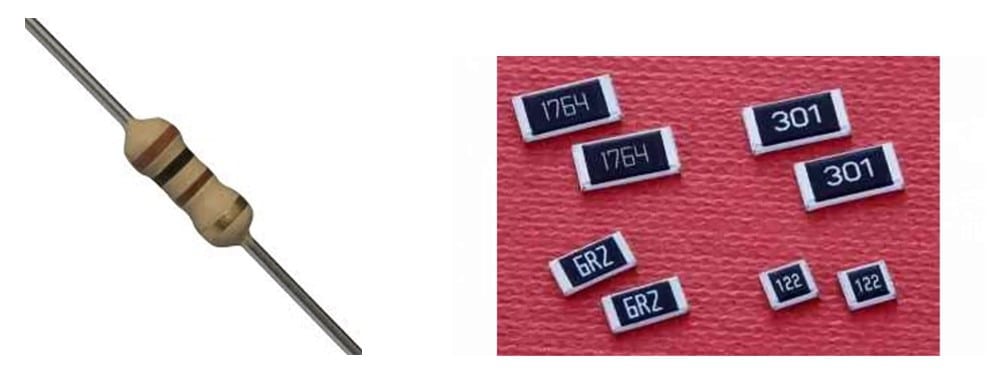

En la imagen de la izquierda puedes observar una imagen de una resistencia fija de inserción, llamada así porque sus terminales o patillas se insertan en la placa de circuito impreso a través de los agujeros de la misma sin embargo las SMD se sueldan encima de la placa de circuito impreso, a continuación veremos las diferentes formas en las que codifican su valor en ohmios Ω
Simbología de las resistencia.
Resistencias de inserción
Usan un código de bandas de colores
1ª Banda: corresponde a la primera cifra del valor
2ª Banda: corresponde a la segunda cifra del valor
3º Banda: multiplicador x1,x10,x10,x1000 etc ó número de ceros a añadir.
4ª Banda: corresponde a la tolerancia (porcentaje del valor nominal debido a la precisión con la que es fabricada).

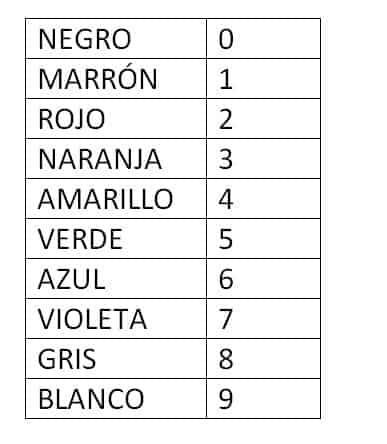

Cada color de las tres primeras bandas corresponde con un número.

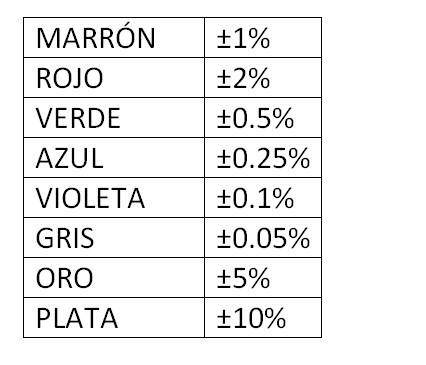

Para la 4ª banda de tolerancia
Si quieres convertirte en un experto en Arduino pincha en el siguiente botón

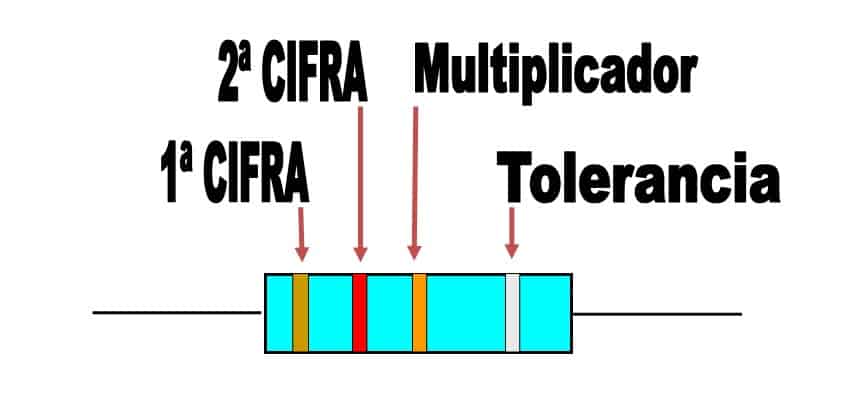

Veamos un ejemplo para que lo entiendas mejor, en el ejemplo de la figura tenemos:
1ª banda marrón 1
2ª banda rojo 2
3ª banda naranja 3
4ª banda plata 10%
El valor seria:
12000Ω ± 10%
El valor de esta resistencia puede oscilar entre 10800Ω y 13200Ω.
Los fabricantes no fabrican todos los valores posibles de resistencias sino que utilizan solo algunos de ellos.
Los valores normalizados de la serie :
E12 ±10%
10,12,15,18,22,27,33,39,47,56,68,82Ω
E24 ±5% 10,11,12,13,15,16,18,20,22,24,27,30,33,36,39,43,47,56,62,68,75,82,91Ω
Hay resistencias de precisión que tienen 5 bandas, en la que la tercera banda sería la tercera cifra, la cuarta sería el multiplicador y la quinta sería la tolerancia. (Series E48, E96, E192)
Existen también resistencias con seis bandas pero es muy raro verlas, cuya sexta banda indica el coeficiente de temperatura expresado en partes por millón de grado (ppm/K), que nos indica cuanto varia el valor de la misma en función de la temperatura.
Resistencias SMD (Montaje superficial)
En lugar de bandas de colores utilizan números y letras de la siguiente manera.

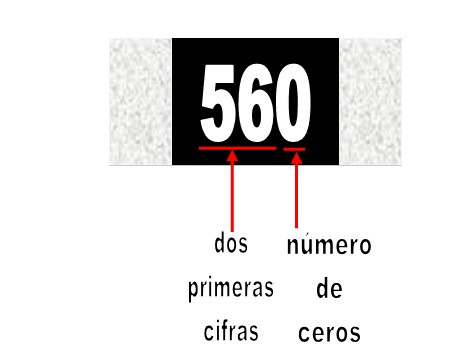

Para tres cifras, tolerancia 5%, en este caso sería 56Ω.
Ejemplos:
473=47000 ,47kΩ
271=270Ω
Cuando aparece la letra R es como si fuera una coma en el caso del siguiente ejemplo el valor seria 0,82Ω.
Ejemplos:
2R7 = 2,7Ω
R10=0,1Ω

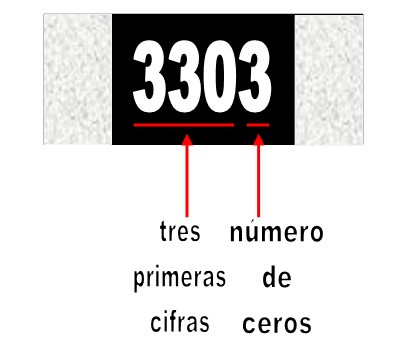

Para cuatro cifras, resistencias de precisión tolerancia 1%, en este caso sería 330000Ω, 330KΩ
Ejemplos:
2700 = 270Ω
1201= 1200Ω, 1k2Ω
Resistencias smd precisión EIA-96 tolerancia 1%

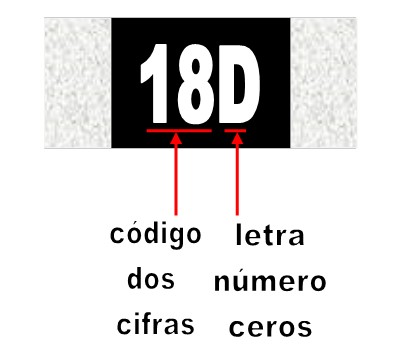

Llevan dos cifras que corresponden a un código que hay que mirar en la tabla y una letra para el multiplicador o número de ceros que hay que mirar también en la tabla correspondiente.

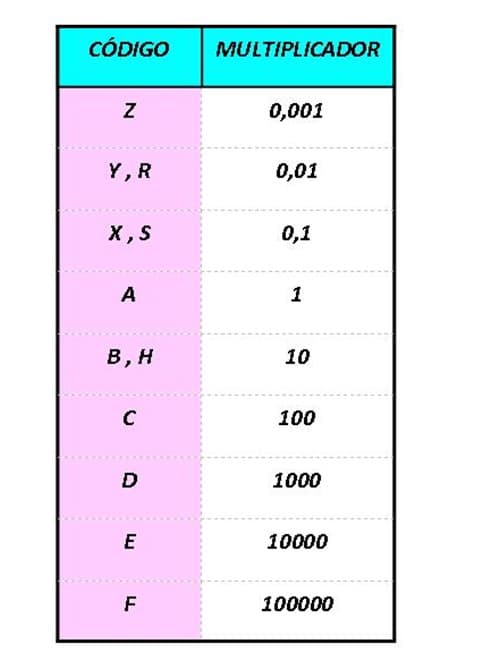

Tablas para descifrar el valor de las resistencias EIA-96
Ejemplos:
18D = 150000Ω, 150KΩ
58R = 3,92Ω
80H = 6650Ω

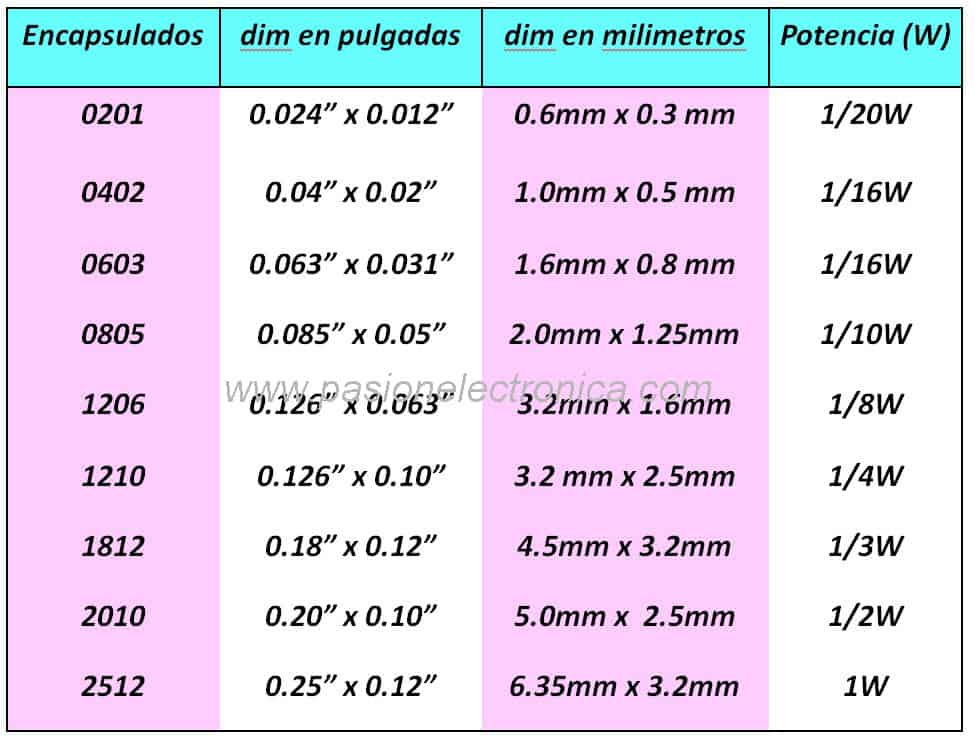

Tamaños de las resistencias smd.
CÁLCULO AGRUPACIÓN DE RESISTENCIAS
Cálculo de resistencias en serie.

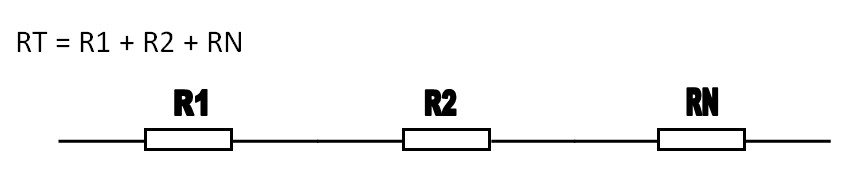

Agrupación serie de resistencias, la resistencia total o equivalente es la suma de los valores individuales de las mismas, independientemente del número de resistencias que haya 1,2,3,4……n
Ejemplo:
Supongamos que tenemos conectadas tres resistencias en serie de valores R1=180Ω, R2=1200Ω, R3=2200Ω y queremos calcular la resistencia total o equivalente.
RT= R1+R2+R3; RT=180+1200+2200= 3580Ω
Cálculo de resistencias en paralelo
Agrupación paralelo de resistencias, la resistencia total o equivalente es la inversa de la suma de las inversas de los valores de las resistencias, independiente del número de resistencias que haya 1,2,3,4……n
Ejemplo:

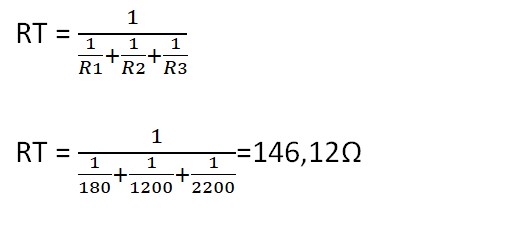

Usando los mismos valores de las resistencias del ejemplo anterior, pero en este caso conectadas en paralelo vamos a ver ahora cual sería el valor de la resistencia total conectadas de esta forma.
Debemos observar dos cosas:
1: Que el valor de la resistencia total varía considerablemente en función de como estén agrupadas.
2: Que el valor de la resistencia total cuando están conectadas en paralelo, es inferior al valor de la más pequeña de ellas.
