Potenciometro
En este articulo vas a aprender que es un potenciometro. Como ya vimos en un post anterior una resistencia es un componente que se opone al paso de la corriente a través de ella debido a esto se regula el paso de corriente y como consecuencia de ello hay una caída de tensión en sus extremos.
Estas resistencias tenían un valor fijo, pues bien en este post vas a aprender como funciona un potenciómetro que no es ni más ni menos que una resistencia variable es decir, que podemos variar el valor en ohmios de su resistencia.
En este vídeo te explico el funcionamiento del potenciometro y tipos:

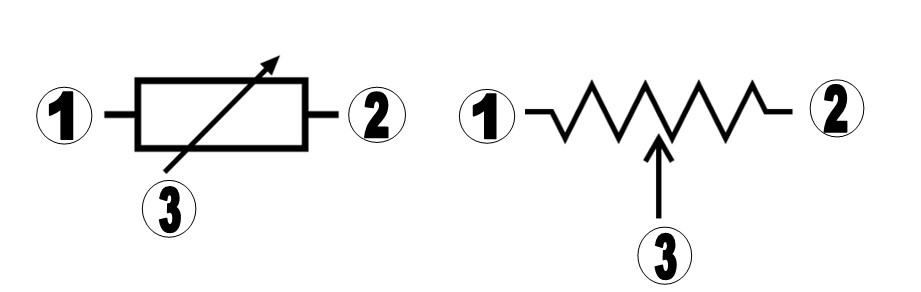

Los símbolos de una resistencia variable o potenciómetro son los siguientes:
A diferencia de las resistencias fijas aquí tenemos 3 terminales (patillas, conectores) el 1 y el 2 corresponden a puntos fijos y el 3 a un punto móvil.
Funcionamiento de un potenciometro:
Entre los terminales 1 y 2 tendremos el valor de la resistencia total por ejemplo 100Ω, el terminal 3 correspondiente al punto móvil que recorre el espacio entre el punto 1 y el punto 2, de manera que si conectamos un óhmetro entre el terminal 1 y el terminal 3, teniendo el cursor que es la parte móvil al inicio del recorrido total, el óhmetro marcará 0 Ω sin embargo si movemos el cursor hasta el final del recorrido este nos marcará 100Ω, si ponemos el cursor a mitad nos marcará 50Ω.

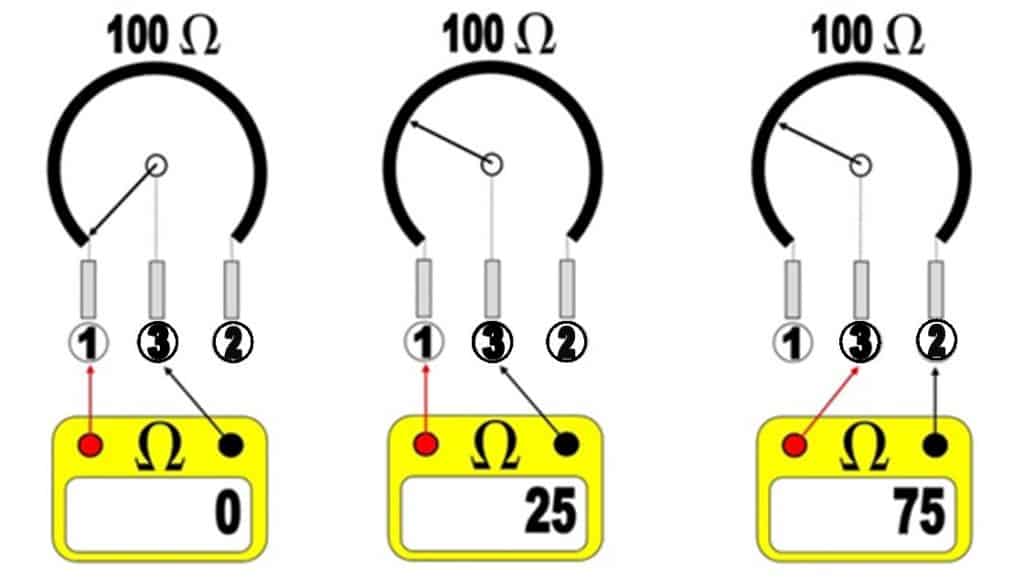

Ahora te voy a explicar algo muy importante, supón que pongo el potenciómetro en un cuarto de su recorrido, en este punto el óhmetro situado entre el terminal 1 y 3 marcaría aproximadamente 25Ω , pero ahora sin mover el cursor mido entre el terminal 3 y el terminal 2, ¿qué lectura tendría?, pues muy sencillo tendría el resto que son 75Ω, resumiendo entre el terminal central 3 y un extremo tengo una cantidad de ohmios y entre el terminal central y el otro extremo tengo el resto hasta el valor de la resistencia total, veamos las siguientes ilustraciones para que lo entiendas mejor
Los terminales los he nombrado 1,2,3 para facilitar su entendimiento pero físicamente no están numerados, puedes nombrarlos como quieras , solo debes fijarte que el terminal del medio es el móvil (el cursor) y los otros dos los fijos, como este componente no tiene polaridad nos da igual la posición en la que lo conectemos en el circuito.
Si quieres convertirte en un experto en Arduino pincha en el siguiente botón
Tipos de potenciómetros en función de su forma

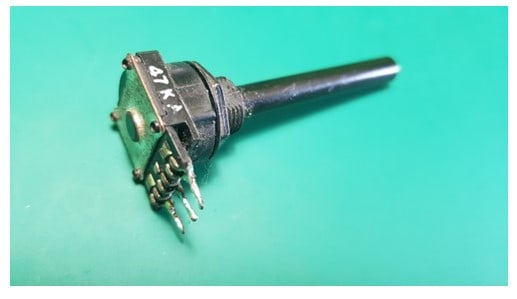

1. De usuario (giratorios): como su propio nombre indica están destinados para que el usuario final los manipule, como puede ser el control de volumen de una radio

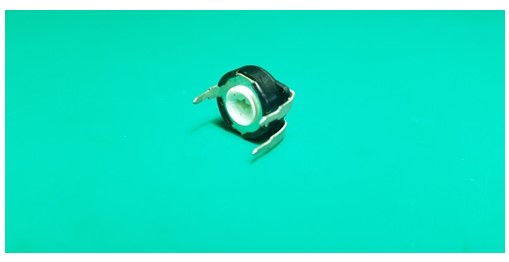

2. De ajuste (giratorios): están destinados para ser manipulados por los técnicos en electrónica como puede ser para hacer una calibración de un aparato

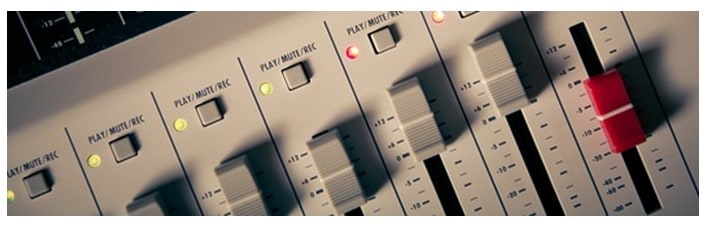

3. Deslizantes (movimiento lineal): estos son destinados a ser manipulados por el usuario final, como pueden ser los que hay en una mesa de mezclas.
Tipos de potenciómetros en función de como varían su resistencia.
Lineales:

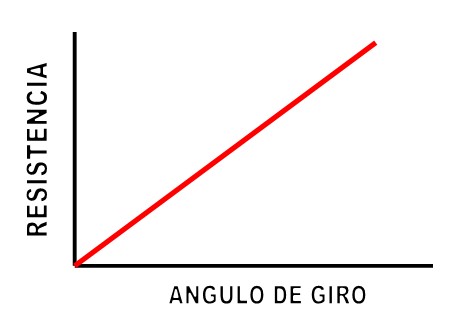

Varían su resistencia de forma lineal es decir, el valor es directamente proporcional al ángulo girado como puedes ver en la figura
Logarítmicos:

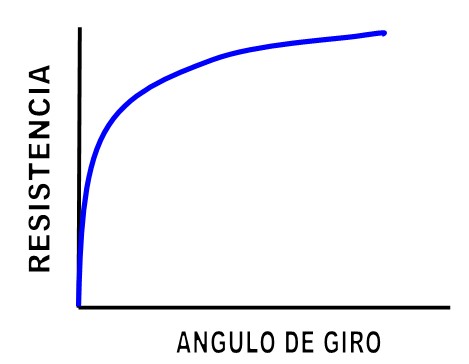

Varían su resistencia siguiendo una curva logarítmica como puedes ver en la figura, en un tramo de la curva pequeñas variaciones en el giro provocan pequeños cambios en el valor de su resistencia, mientras que en otro tramo de la curva un mismo giro provoca valores mucho más grandes en el valor de su resistencia, son muy usados en aparatos de audio y se diferencian de los anteriores en que junto al valor en ohmios aparece escrito la abreviatura log (logarítmico).
Existen otros tipos de potenciómetros que no son objeto del estudio de este post como son:
.Trimer (precisión).
.Multivuelta (precisión).
.Tamden son dos acoplados manejados con el mismo cursor pero con conectores independientes. (audio estereo).
.Concéntricos, son dos acoplados pero se manejan con dos cursores o ruedecillas diferentes, conectores independientes (botones multifunción).
.Reostatos 2 terminales (grandes intensidades).
