Arduino es una placa electrónica programable. Arduino es una plataforma de hardware libre. Por lo que los esquemas electrónicos para su construcción están disponibles para poder usarlos y construir tu propia placa si así lo deseas.

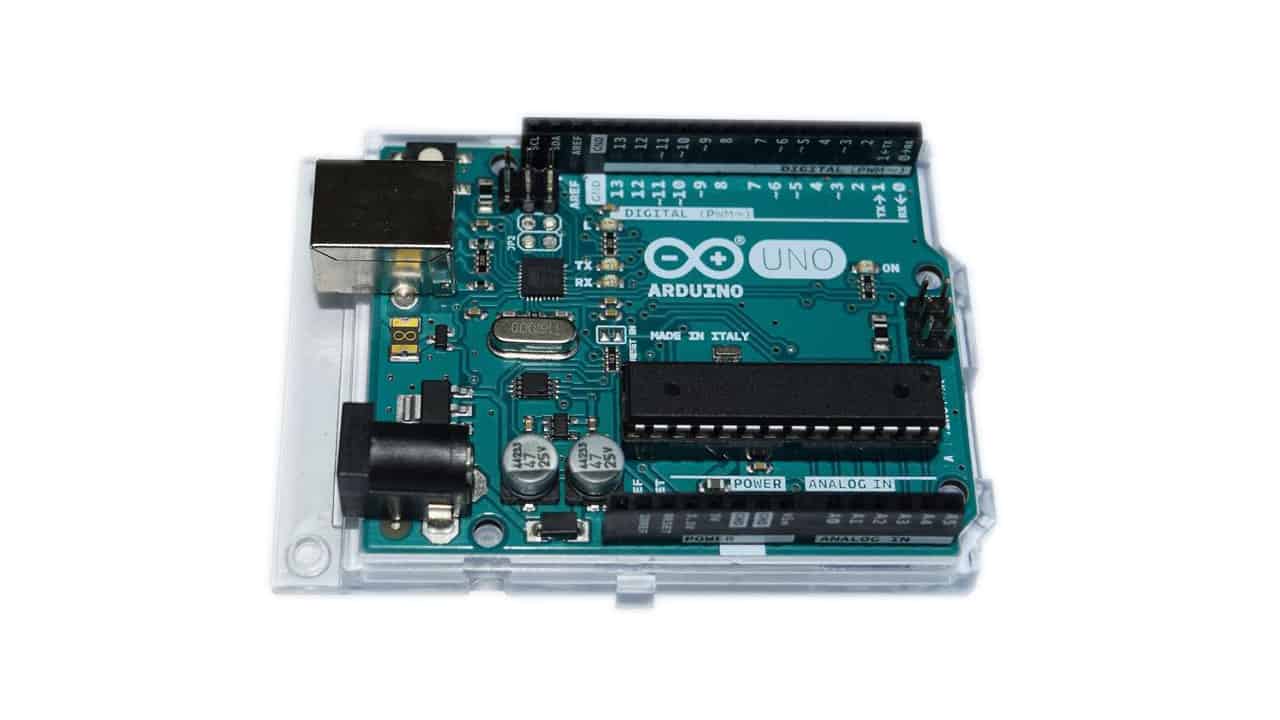

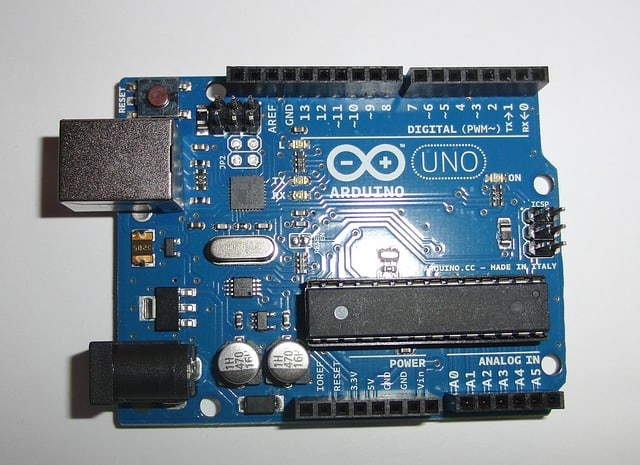

Placa Arduino UNO
Arduino UNO de color azul


¿Qué podemos hacer con Arduino?

Con el puedes hacer:

Desde hacer parpadear un led a controlar un robot, una impresora 3D, un drone, una alarma, un control de accesos, controlar la domótica de tu vivienda (edificios inteligentes), un sistema automatizado para regar tus plantas vía internet etc, tu imaginación es el límite.
Podrás conectar Arduino a través de internet, wifi, bluetooth, via radio con lo que  podrás comandarlo mediante tu Smartphone por ejemplo.
En definitiva Arduino te da una versatilidad bastante grande.

Aquí puedes ver el vídeo donde te explico que es Arduino y que puedes hacer con el:

Historia de Arduino.

Arduino nació en el año 2005, en el instituto de IVREA (Italia).

Como  respuesta a la necesidad de proveer al instituto de de una placa electrónica de desarrollo para que los alumnos aprendieran electrónica.

El objetivo de Arduino era hacer una plataforma a un precio bastante asequible.

Las plataformas existentes en ese momento tenían un precio fuera del alcance de muchos alumnos.

Al cerrar sus puertas el instituto, se decidió liberarlo para que el proyecto continuara desarrollándose.

Los responsables de la idea y del diseño fueron David Cuartielles, Massimo Banzi, David Mellis, Ton Igoe y Gianluca Martino.

¿A quien está dirigido Arduino?

Puede ser usado por cualquiera, no hay que ser ingeniero electrónico o técnico para poder usarlo.

No hay que tener conocimientos previos de electrónica ni programación, solo tienes que tener ganas de aprender.

Tanto es así, que incluso se está introduciendo en las escuelas, para que los niños se inicien en el mundo de la electrónica, la programación y la robótica.

Para enseñarles a razonar, dividir un problema, pensar de forma lógica y estructurada.


También lo usan los artistas para sus obras, científicos para montarse sus experimentos etc. En este blog comenzaré desde cero tanto en programación como en electrónica básica.
En el estudio clásico de la electrónica, los primeros años se estudian un montón de teoremas.

Para poder hacer un montaje medianamente interesante, por ejemplo un intermitente transcurre bastante tiempo.

Los microcontroladores se estudiaban al final de la carrera.

Por eso la idea de este blog es simultanear Arduino  con los conocimientos de electrónica básica necesarios para abordar el proyecto que se esté tratando.

Con lo que desde el inicio se pueden hacer proyectos muy interesantes y ver la aplicación real de lo estudiado. Lo que hace mucho más ameno su aprendizaje.

Considero que Arduino es una parte fundamental del movimiento Maker. Traducido al español es lago así como el (hacedor). ‘El manitas’ de toda la vida, es aquel que se hace sus propios dispositivos. Que quiere ir más allá del simple uso de un dispositivo. Que quiere saber como esta echo y como funciona. Esto unido a la impresión 3D forman un tándem perfecto.

¿Cómo está echo Arduino?

Básicamente está compuesto por un microcontrolador que es un circuito integrado  programable.

Seguro que te suena más la palabra microprocesador. Lo puedes encontrar en  los ordenadores, tablets y smartphones, pues bien las diferencias básicas entre un microcontrolador y un microprocesador son las siguientes:

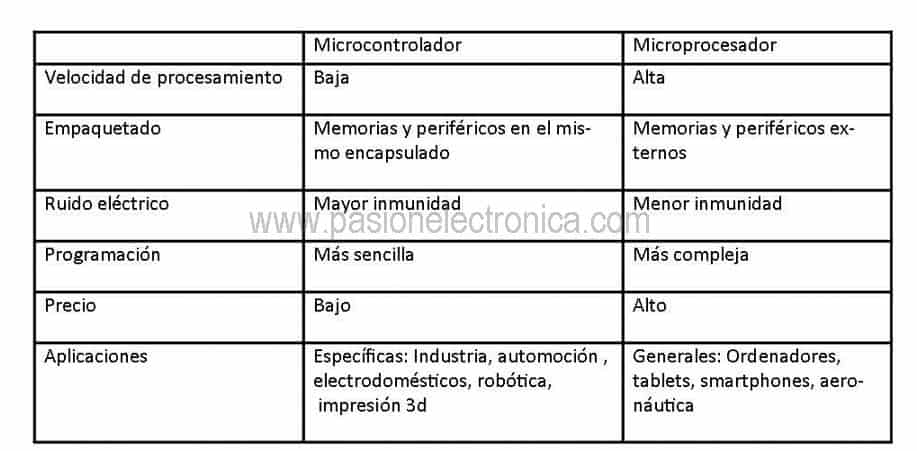

Microcontrolador vs microprocesador

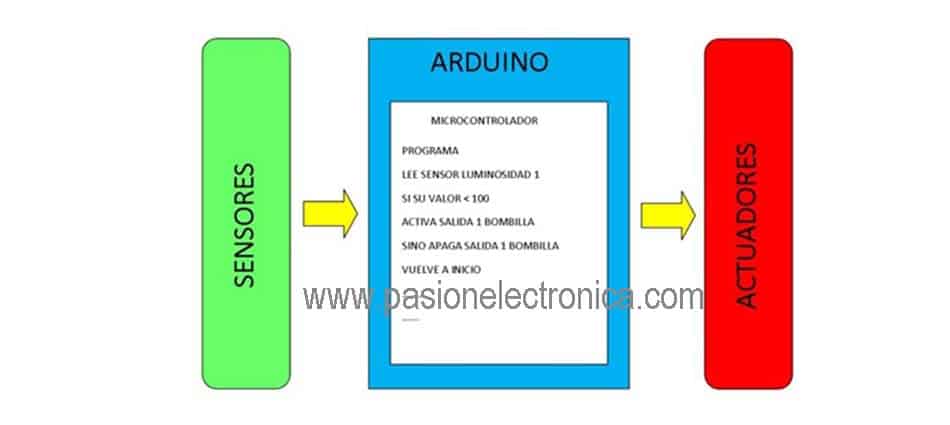

Su Funcionamiento es el siguiente:

En primer lugar programamos nuestro Arduino en el ordenador. Mediante un programa llamado IDE Arduino (Entorno de desarrollo Integrado), a través de un cable USB conectamos el ordenador y Arduino, para volcar el programa.

A continuación se comienza a ejecutar de izquierda a derecha y de arriba abajo. Continuamente una y otra vez formando un bucle, según lo que hallamos escrito en el.

En tercer lugar comenzará a monitorizar la entrada o entradas. En función del estado o valor de las mismas nuestro programa deberá decidir que acción deberá ejecutar, por ejemplo activar o desactivar una salida.


Arduino dispone de unos “pines hembra” (clavijas de conexión).

Estos pines se pueden configurar como entrada o salida a los que conectaremos nuestros dispositivos de entrada o de salida.

¿Qué es un dispositivo de entrada?

Utilizando un símil con la informática. Un dispositivo de entrada sería, todo aquel dispositivo que capta información del exterior y lo introduce a nuestro sistema.

Un ejemplo de esto sería el teclado, una webcam, un micrófono, un ratón  etc.

En el caso de Arduino conectaremos sensores  (de presión, de temperatura, de luminosidad, de posición , de proximidad, de humedad etc). Dependiendo de lo que quieras medir.

¿Qué es un dispositivo de salida?

Volviendo a utilizar el símil de la informática. Un dispositivo de salida sería todo aquel que extrae información del sistema y la representa en nuestro entorno.

Como ejemplo tendrías una impresora , unos altavoces, un monitor etc.

En el caso de Arduino conectaremos actuadores (un led, una bombilla, un rele, un motor, un servo etc).

CURSO DE ARDUINO

Si quieres convertirte en un experto en Arduino pincha en el siguiente botón


Hay que resaltar, que tanto los sensores, como los actuadores, habrá algunos que los podrás conectar directamente a los pines de Arduino y otros que deberán ser conectados mediante una pequeña electrónica que se intercala entre ellos.

Esto es debido a las distintas tensiones y corrientes de alimentación , para que entiendas esto te pondré el ejemplo siguiente:

             Supón que quieres encender una bombilla de 220v AC como las que tienes en casa, pero claro Arduino trabaja a 5v VDC.

Por lo tanto necesitas de una electrónica que tenga una entrada a 5v en continua y salida 220v en corriente alterna.

Como podría ser un transistor con un par de resistencias y que este active un relé en el que su bobina trabaje a 5v y sus contactos a 220v.

¿Qué modelos de Arduino existen?

Uno: (Te aconsejo este para empezar)
Mega.
Due.
Leonardo.
Ethernet: (Esto es un escudo que se pone sobre Arduino).
Micro.
Mini (Arduino de pequeño tamaño).
Lilypad (Se usa para la ropa).
Nano.
Yun.
Pro Mini.
Pro.
