En este post estudiaremos las puertas lógicas continuando con los post de electrónica digital, vamos a recapitular los pasos a seguir para diseñar un circuito.
1.- Transcribir el problema a una tabla de la verdad
2.-Extraer la función en forma canónica
3.- Simplificar la función por mapas de Karnaugh o cualquier otro método
4.- Construir el circuito mediante interruptores, diodos o transistores
Pero lo más adecuado es usar puertas lógicas por practicidad y fiabilidad.

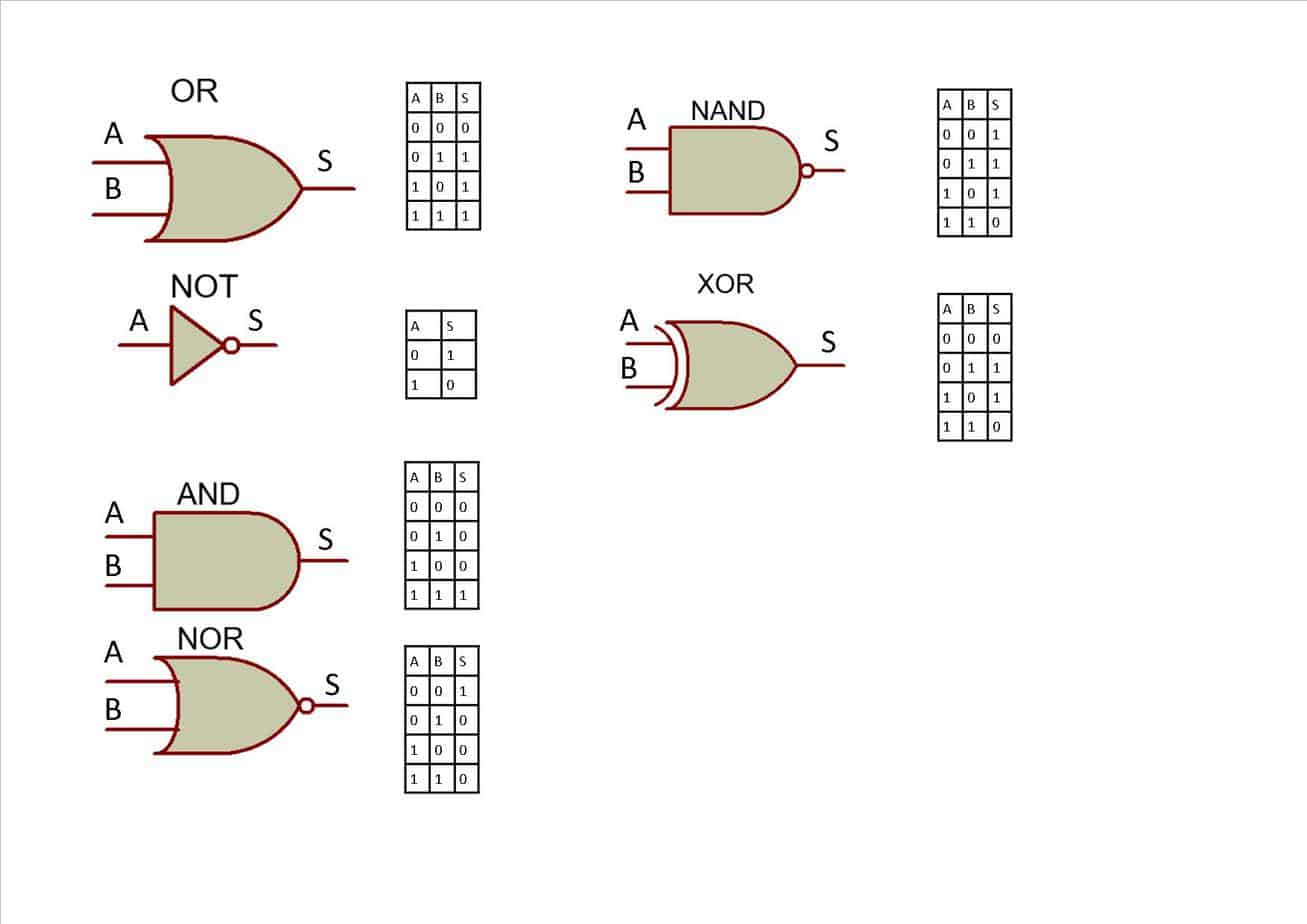

Cada puerta lógica realiza una función determinada, como se muestra en la siguiente tabla
Tipos de puertas lógicas

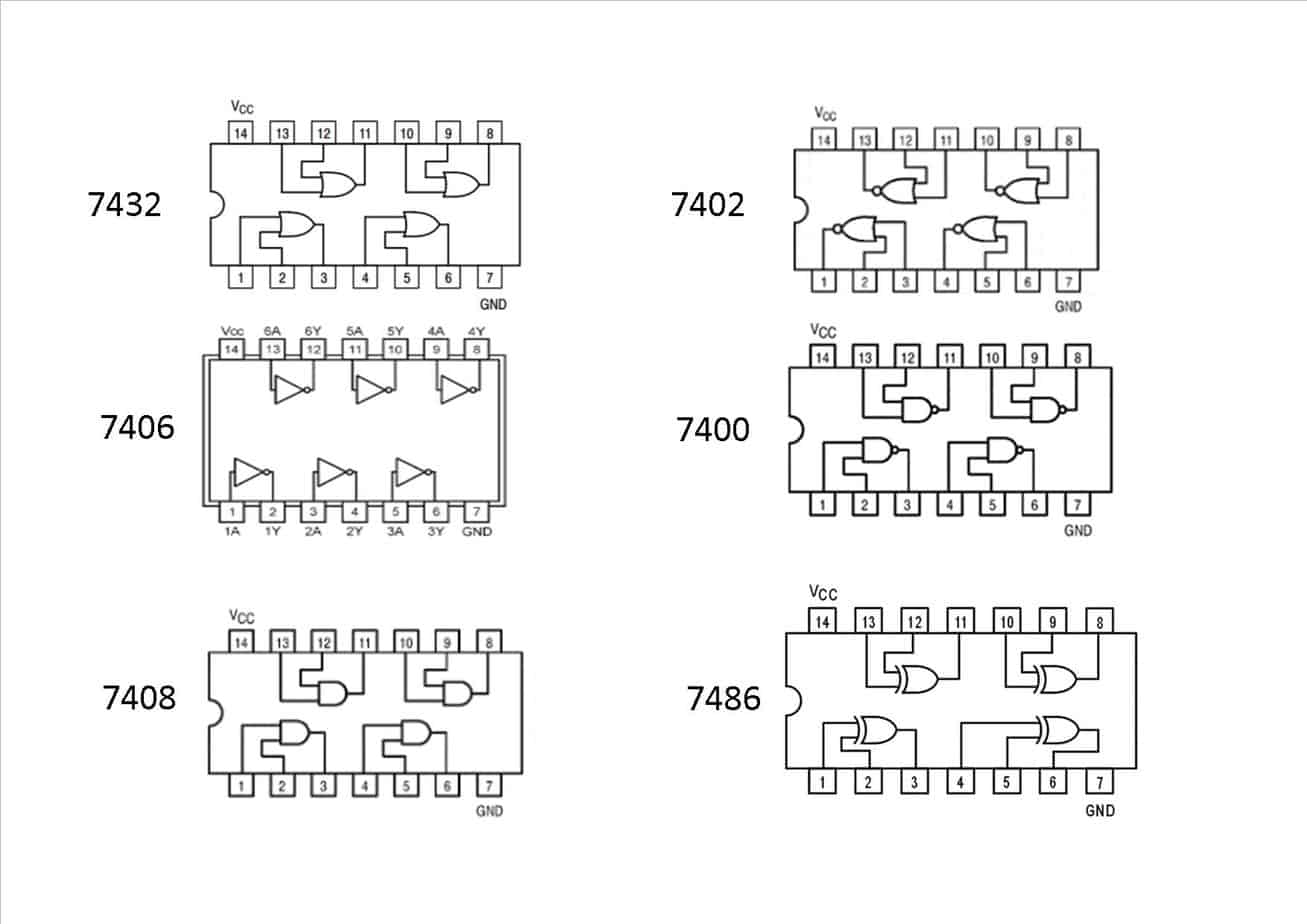

Estas puertas lógicas pueden tener 2,3 o 4 patillas de entrada y una salida, vienen en chip de 14 patillas normalmente en los que habrá una patilla número 14 que es la de Vcc= a +5 voltios en TTL que es la tecnología mas usada el nombre empieza por 74 seguido de dos o tres letras de la familia de componentes usados para su construcción y de dos o tres dígitos cada una corresponde a un tipo de puerta lógica.
La patilla número 7 la de gnd o masa 0 voltios el resto de patillas son entradas y salidas.

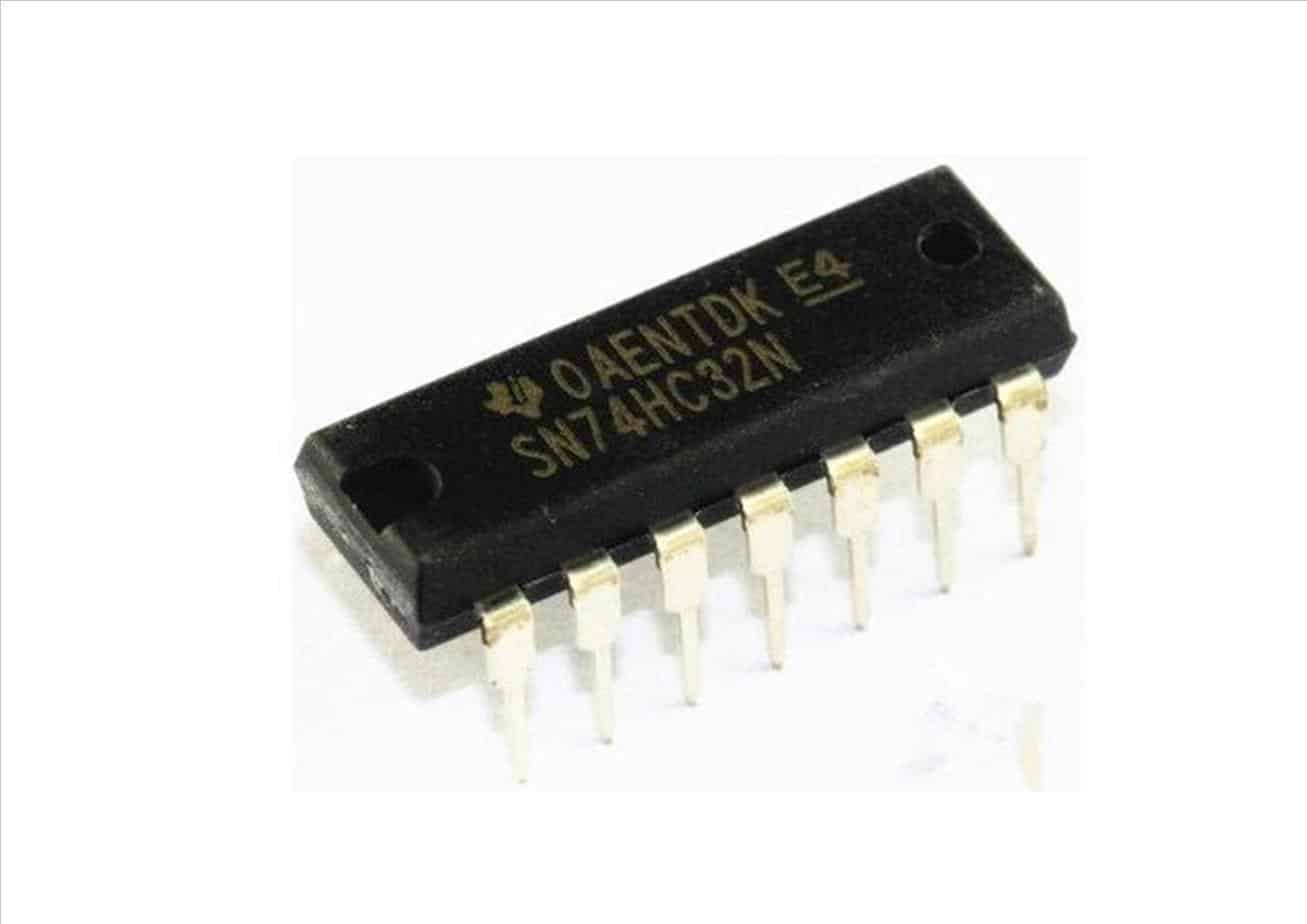

Aspecto físico de las puertas lógicas

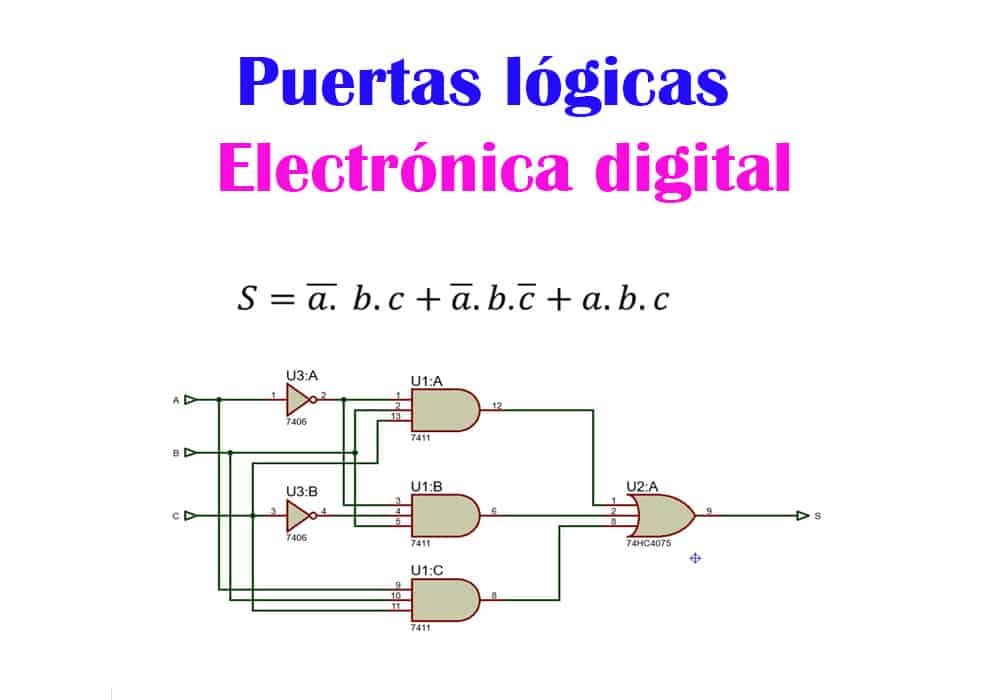

Pongamos un ejemplo, supongamos que la función que obtenemos simplificada y proveniente de la tabla de la verdad es la que se ve en la imagen siguiente.
Conectaríamos las puertas lógicas así
Si quieres convertirte en un experto en Arduino pincha en el siguiente botón

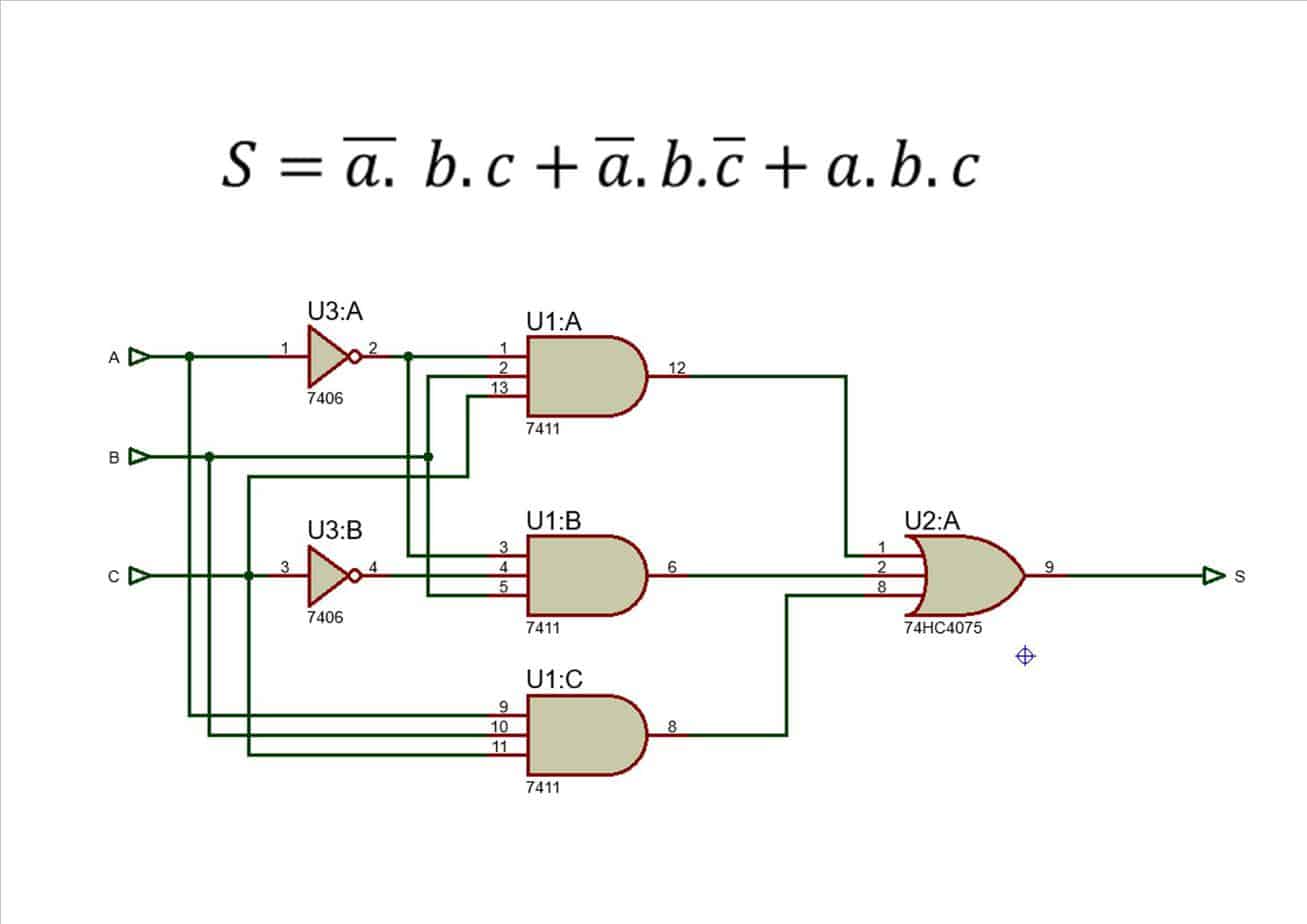

Usando puertas lógicas de 3 entradas

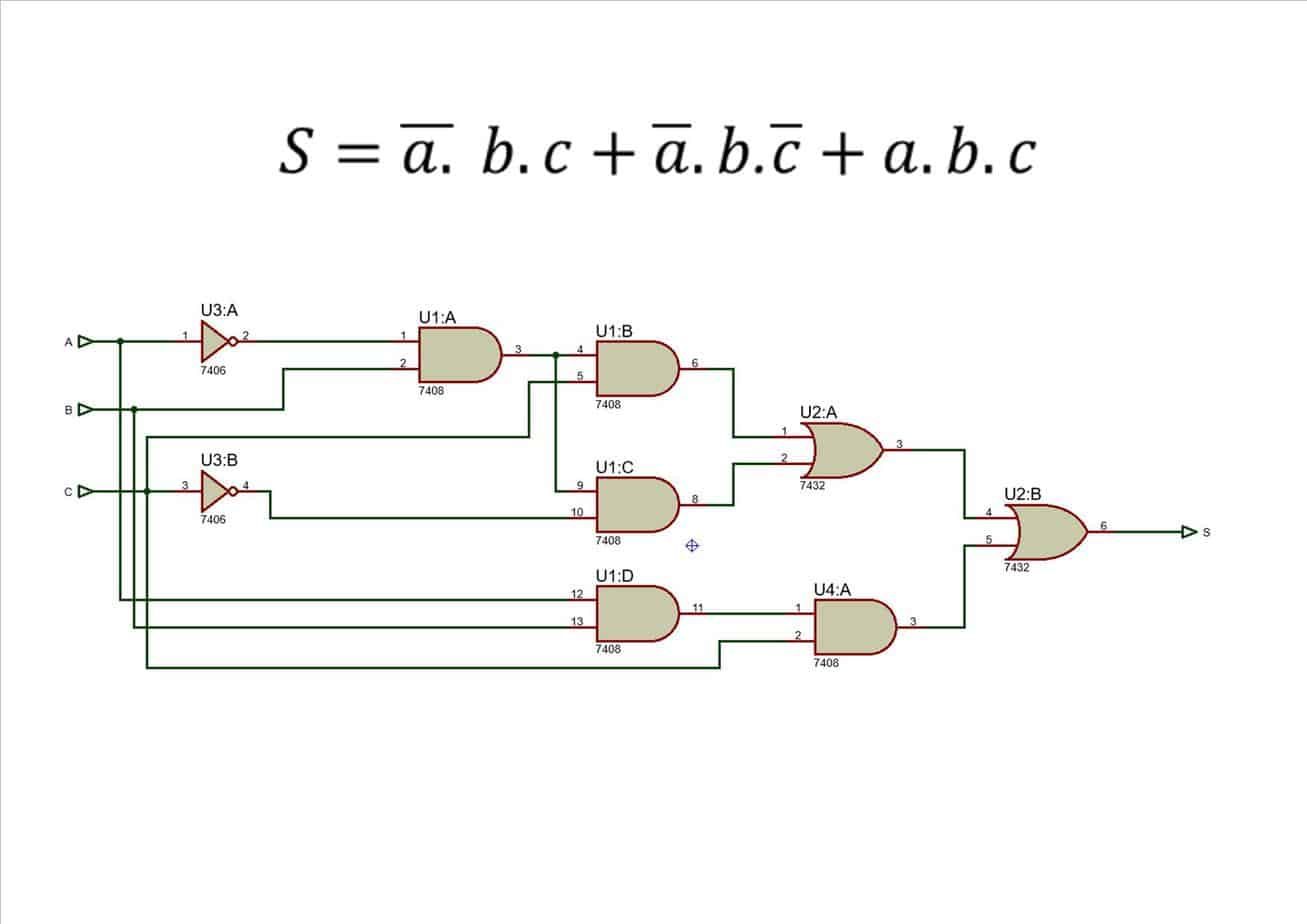

En caso de no disponer de puertas lógicas de 3 entradas podemos usar de 2 entradas tal que así
En un próximo post veremos que cualquier circuito puede ser implementado solo con puertas NAND o NOR, para usar un número mínimo de circuitos integrados.
