Instalación del IDE de Arduino.

Para empezar te voy a explicar cómo instalar el IDE de Arduino y que necesitas para ello. Para instalar el IDE Arduino necesitamos:

              -Un Ordenador
-Un Arduino

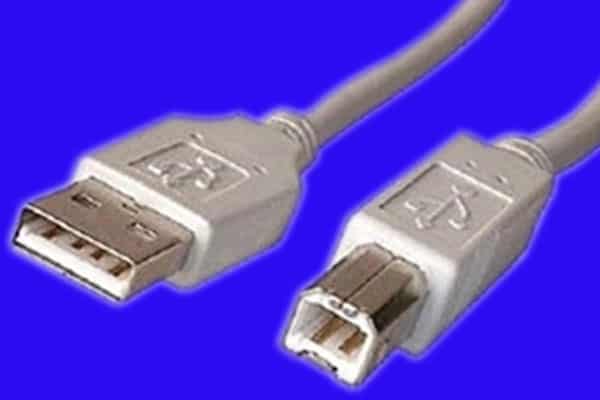

– Un cable USB del tipo AB

Cable USB para Arduino
Este tipo de cable es el requerido para alimentar Arduino y a su vez cargarle el programa.

Descarga del IDE de Arduino.


Aquí en este vídeo te explico como instalar IDE de Arduino y como hacer tu primer programa:

Primeramente entraremos a internet e iremos al siguiente enlace:
https://www.arduino.cc/en/Main/Software

Busca esto en la página de Arduino y en el caso de que tengas Windows pincha en la opción marcada con la flecha roja.

Instalación IDE Arduino windows 10
Selección de descarga para windows 10

Después pinchar en Just Download (para descargar directamente) o Contribute & download si quieres (descargar y hacer un donativo).

Seguidamente acepta las condiciones pulsando en I Agree.

Despúes elige la carpeta donde quieras que se instale Arduino o deja la ruta que te sale por defecto.

Acto seguido presiona en el botón de instalar.

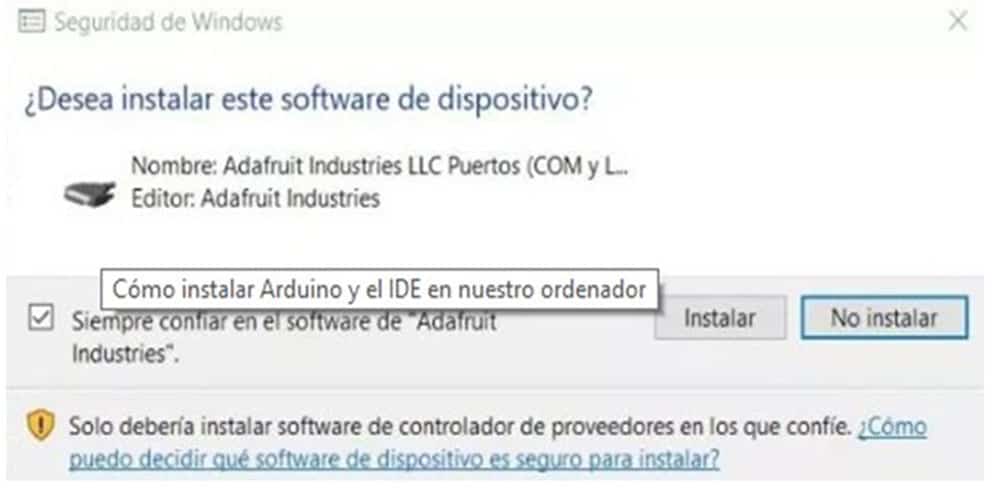

Instalación IDE de Arduino para windows 10 2º paso
Presionar botón de instalar

icono IDE Arduino Windows 10
icono w10 ide arduino

Conexión de Arduino al ordenador.

Ya tendríamos instalado el IDE de Arduino.
Conecta el cable el conector usb tipo A a  tu ordenador y la parte usb tipo B a Arduino.
Pincha sobre el icono de Arduino que te aparecerá normalmente en el escritorio.

Sketch de Arduino.

Cuando arranque el programa te aparecerá esto.

sketch Arduino
sketch Arduino

Este es el editor donde escribiremos nuestro programa pero antes deberemos comprobar un par de cosas.

Elíge el modelo de tu Arduino.

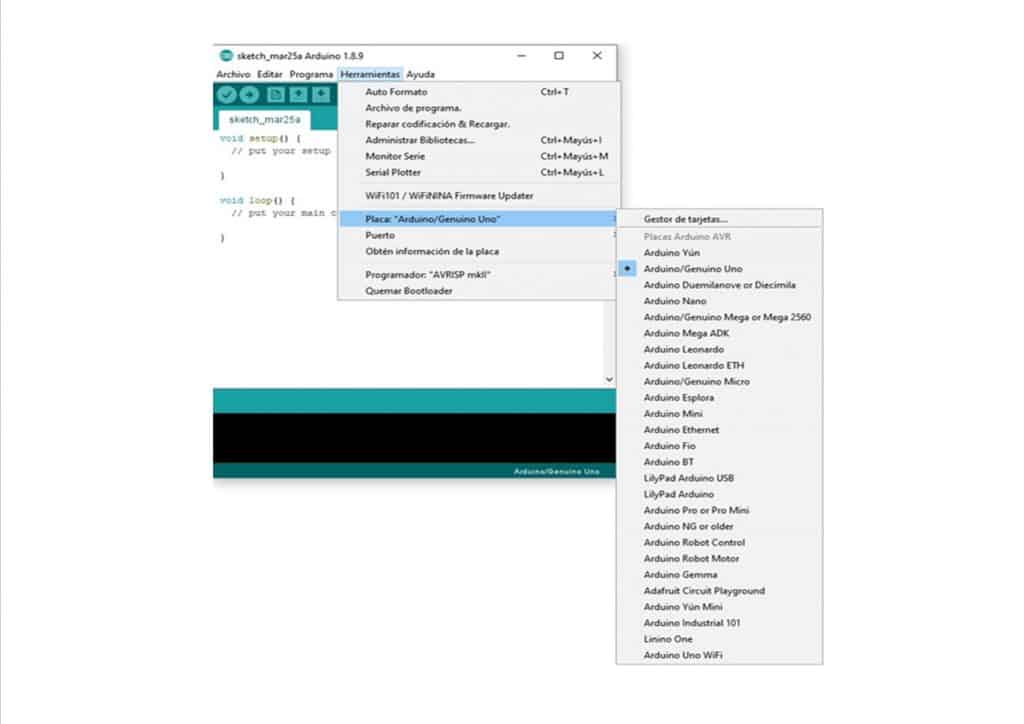

Comprueba que esta seleccionado el modelo de Arduino por ejemplo Arduino Uno.

como elegir modelo de arduino en ide
Configurar modelo Arduino en IDE

Comprueba el puerto al que está conectado.

Después tienes que comprobar el número del puerto (com) donde está conectado Arduino para poder comunicarnos con el. Para ello en el caso de Windows 10 deberemos ir a configuración.

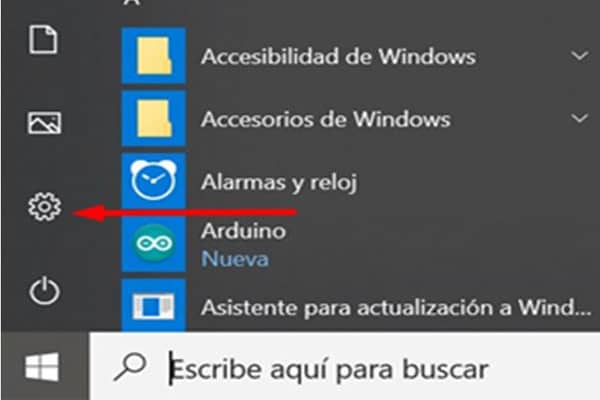

Menu windows configuración
Menú configuración de windows 10

Escribes panel de control y pinchas en el.

Escribimos panel de control
escribimos panel de control

A continuación pincha en ver dispositivos e impresoras.

pinchar en dispositivos e impresoras windows 10
pinchar en dispositivos e impresoras

Y aquí veras en que puerto lo tienes conectado, en este caso en el com 4.

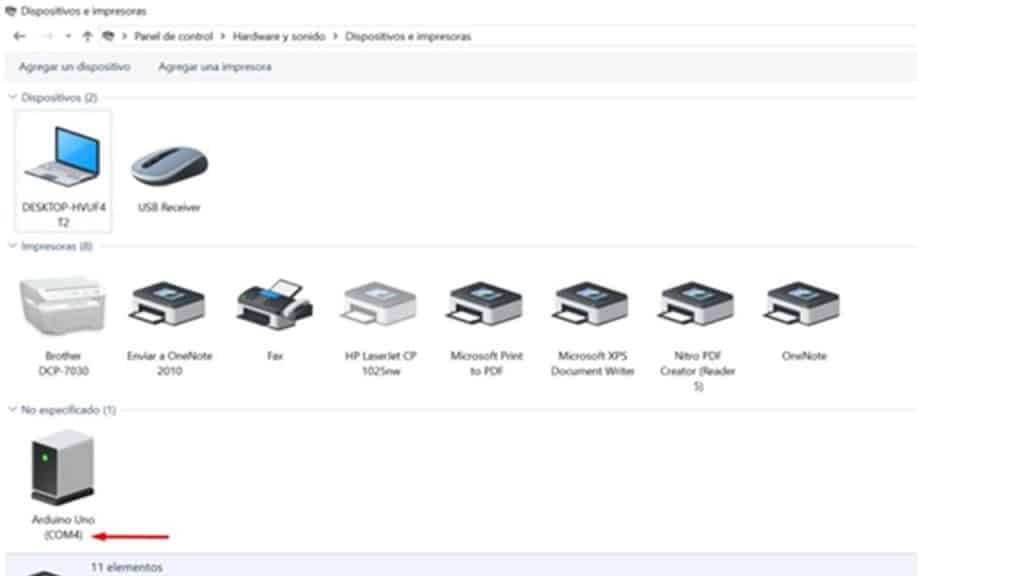

Puerto donde esta conectado arduino com 4
Puerto donde está conectado Arduino

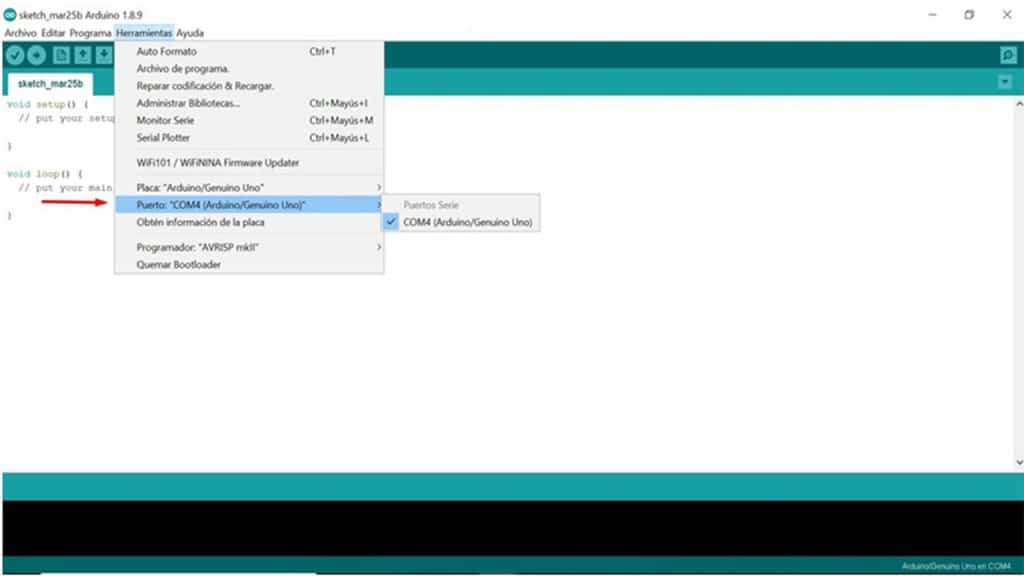

Una vez que ya sabes en que puerto tienes conectado Arduino, abrimos el IDE de Arduino y en el menú pinchas en herramientas/puerto.

Configuración puerto Arduino en IDE
Configuración puerto Arduino en IDE

Bien pues ya tienes tu IDE de Arduino configurado para poder empezar a trabajar con el.

CURSO ARDUINO

Si quieres convertirte en un experto en Arduino pincha en el siguiente botón

Tu primer programa en Arduino.

Pues vamos allá, ahora vas a hacer tu primer programa con Arduino. En este caso vamos a hacer que un Led parpadee es decir un intermitente y para ello vas a aprovechar que el pin 13 tiene asociado un led en la propia placa.

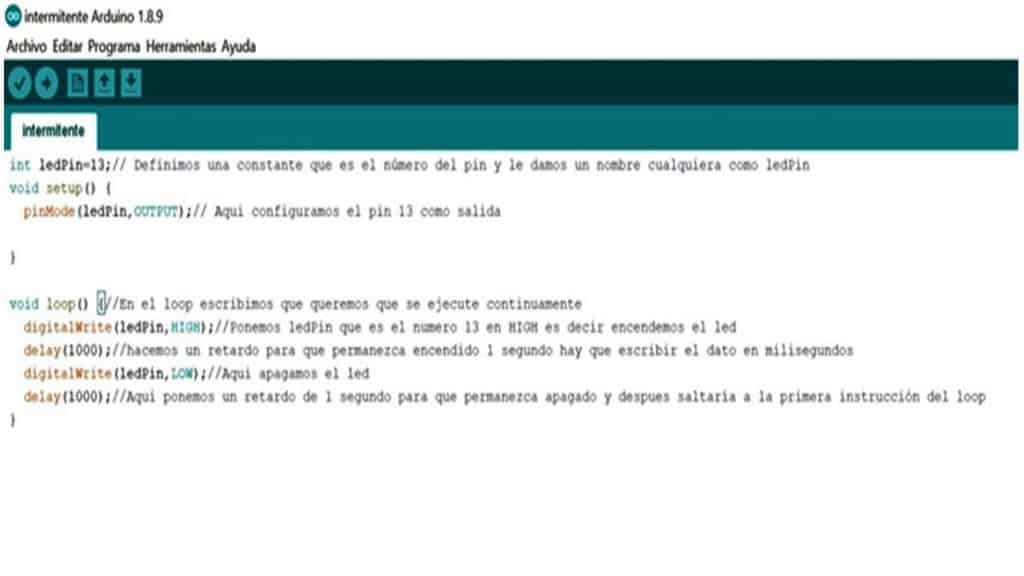

Tu primer programa intermitente blinker en arduino
Tu primer programa intermitente blinker en arduino

Recuerda que este programa lo puedes descargar pinchando en este botón: ‎

Una vez escribes el programa pinchas en verificar,
para ver si hay algún error de sintaxis.

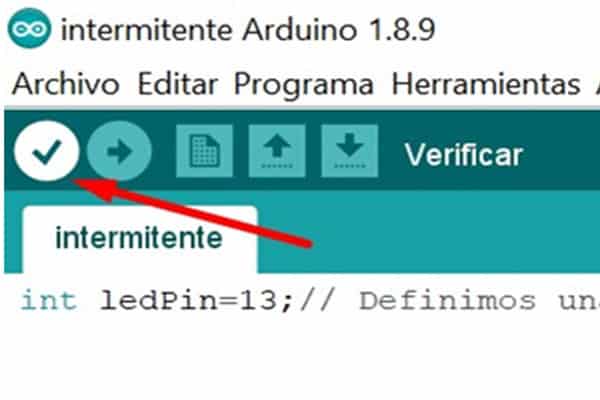

botón verificar IDE Arduino
verificar ide arduino

Si los hubiera en la parte de abajo del IDE, nos saldrán unos mensajes en color naranja para que los corrijamos. Sin corregirlos no puedes pasar al siguiente paso que es cargar el programa en la placa de Arduino.

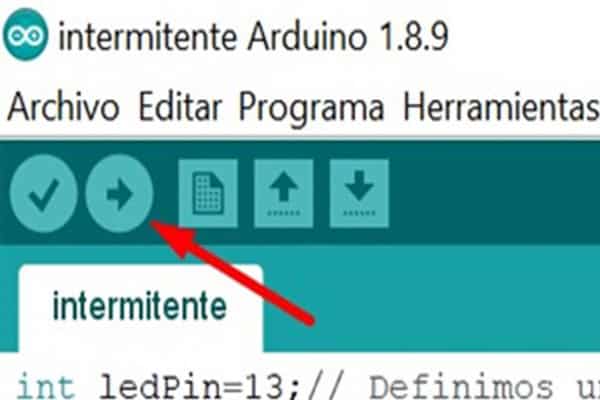

Botón cargar sketch IDE arduino
Botón cargar sketch arduino

Si todo ha ido bien ya podrás observar como parpadea el led que hay junto al pin 13. Prueba a cambiar el valor de delay para ver como cambia la velocidad del parpadeo.
