En el post anterior vimos el comportamiento de una bobina en corriente continua, pues bien en este vamos a ver el comportamiento de una bobina en corriente alterna
Una bobina en alterna es como si fuera una resistencia, en este caso el nombre concreto de la resistencia que opone se llama reactancia inductiva XL y va a depender de la frecuencia de la corriente alterna y de la inductancia de la propia bobina.
Recuerda que cuanto mayor es el número de vueltas mayor es la inductancia L y se mide en Henrios.
Por lo tanto la reactancia inductiva será
Xl= Reactancia Inductiva se mide ohmios
PI= 3.1416
f= frecuencia de la corriente alterna en hercios
L= inductancia en Henrios

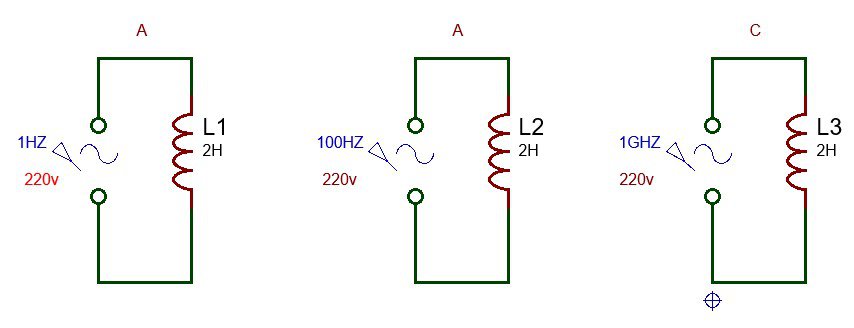

Vamos a ver varios ejemplos para que lo entiendas mejor
Fíjate que la bobina tiene el mismo valor y como aumenta el valor de la reactancia inductiva en función de la frecuencia
En el caso A XL= 12,56 ohmios
En el caso B XL=1256,64 Ohmios
En el caso C XL=12566400000 Ohmios
De lo que podemos extraer la siguiente conclusión:
A mayor frecuencia XL mas alta mas resistencia casi como si fuera un circuito abierto, por el contrario a frecuencias bajas es casi como un circuito cerrado o cortocircuito, de hay que en corriente continua se comporten como un cable ya que la frecuencia de la corriente continua es cero.
De hay el dicho que las bobinas se oponen a los cambios bruscos de corriente
Con lo que ya te habrás dado cuenta que se comportan al revés que un condensador que se comportaba como un circuito abierto en corriente continua.
Vamos a calcular las corrientes voltajes e impedancias para que veas que se calcula de forma muy parecida a un circuito de resistencias
Si quieres convertirte en un experto en Arduino pincha en el siguiente botón
Lo primero calcular la XL total para saber la corriente total que recorre el circuito

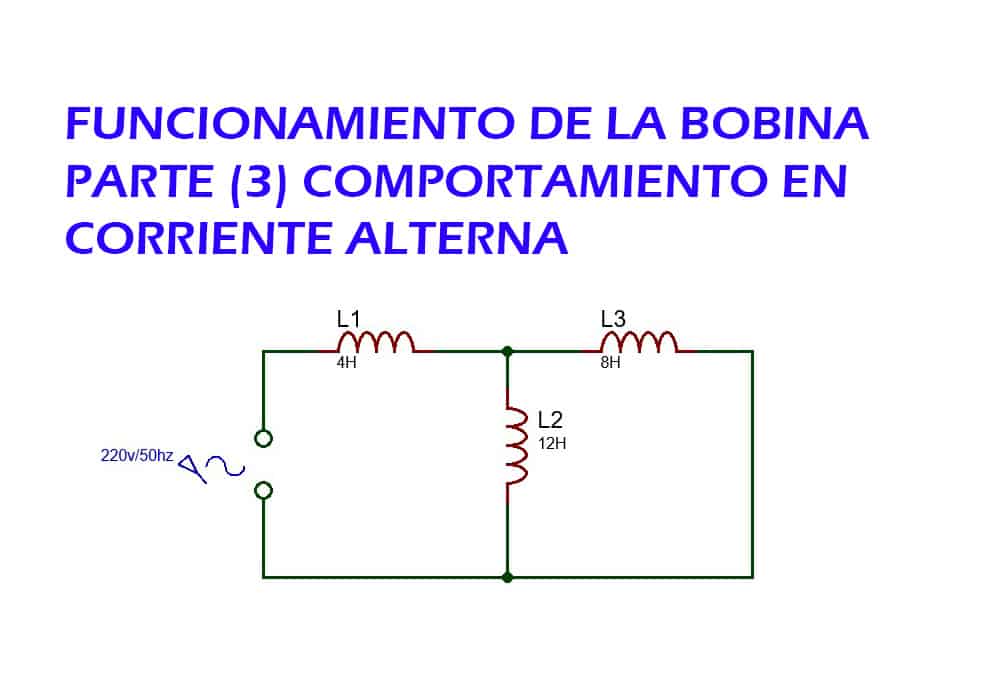

Tenemos a L3 en paralelo con L2 y este paralelo a su vez en serie con L1

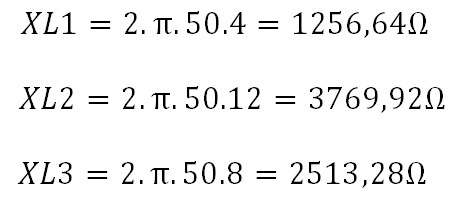

Calculamos las reactancias inductivas de cada bobina para hallar el equivalente

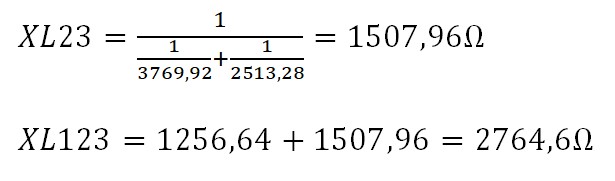

Ahora calculamos la reactancia inductiva total

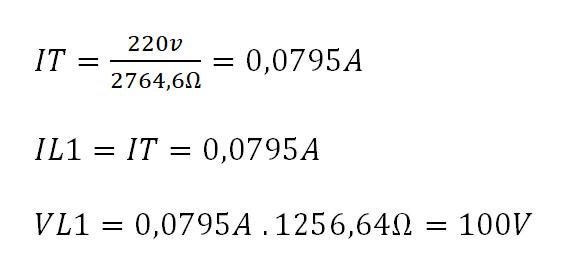

Calculo de la intensidad total que recorre el circuito

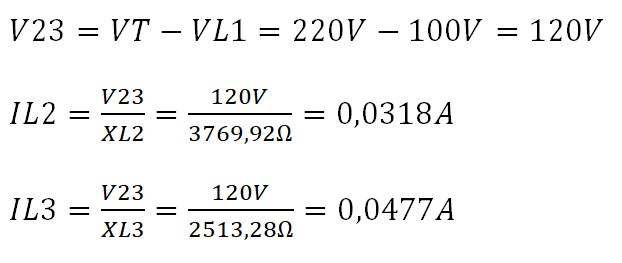

Ahora calculamos las intensidades parciales a la misma tensión ya que L23 están en paralelo
Espero que te haya gustado este post y lo compartas en tus redes favoritas
